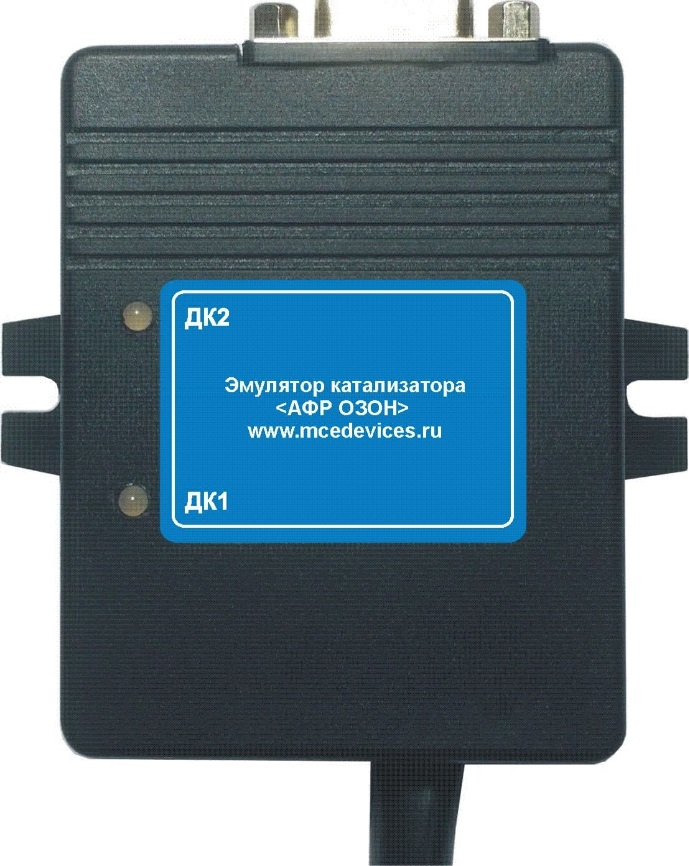

Эмулятор датчика кислорода двухканальный АФР-ОЗОН

Эмулятор дополнительных датчиков кислорода предназначен для эмуляции сигналов «после катализаторных» датчиков кислорода (ДК). Эмулятор обеспечивает полную замену сигнала штатных задних ДК, отвечающих за контроль работы каталитических нейтрализаторов в случае диагностики датчиков кислорода, системы выпуска отработавших газов. Прибор обеспечивает эмуляцию работы дополнительных ДК, анализируя сигналы основных широкополосных (первых, B1S1 и B2S1) датчиков. Прибор эмулирует сигналы 1 вольтовых датчиков на основе диоксида циркония (электрохимические), которые всегда (от EURO-3 и выше) устанавливаются после каталитического нейтрализатора. Осциллоскоп конфигуратора (Монитор тока датчиков) позволяет следить за состоянием передних широкополосных датчиков, а также контролировать правильное подключение прибора.

Принцип работы прибора

Прибор контролирует ток основных (B1S1 и B2S1) ДК и, анализируя их, формирует эмулированный сигнал задних датчиков (B1S2 и B2S2), параметры которого соответствуют параметрам сигнала ДК при исправном каталитическом нейтрализаторе. Прибор использует для эмуляции выходного сигнала датчика характеристику работы реального ДК. При этом соблюдаются все соотношения ТВС без нарушения топливной коррекции блока управления двигателем. Прибор обеспечивает эмуляцию режима прогрева ДК и каталитических нейтрализаторов.

Параметры прибора

1. Напряжение питания 10–15 В
2. Ток потребления не более 0,1, А
3. Входное сопротивление шунта 0,1 Ом
4. Выходное сопротивление 10 кОм
5. Значения тока входного сигнала -20/+20 мА
6. Минимальная амплитуда выходного сигнала «бедная смесь» 0,05 В
7. Максимальная амплитуда выходного сигнала «богатая смесь» 0,95 В
8. Температурный диапазон работы от -25 до +85 С
9. Габариты прибора 83(109)Х54×31 мм
10. Масса прибора 90 гр

Главные отличия от приборов первого, второго и третьего поколения

• Возможность контроля и диагностики передних датчиков и подключений к ним.
• Возможность переключения направления тока в случае изменения направления подключения без переделки самого подключения.
• Контроль динамики работы катализатора на обеднение/обогащение с возможностью изменения временных параметров настройки.
• Подключение к любым широкополосным датчикам.
• Присутствуют все прежние настройки от эмуляторов ранних поколений.
