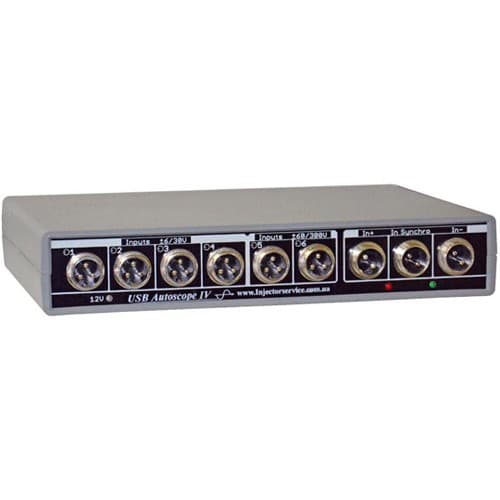

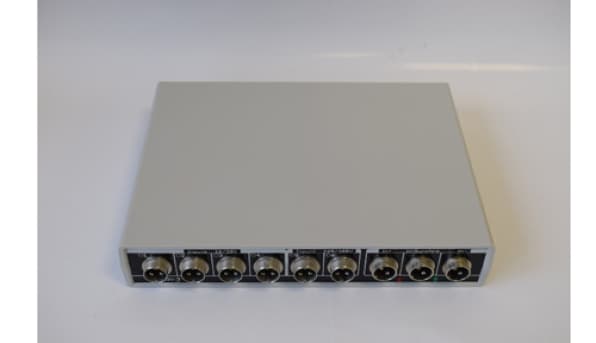

USB Autoscope IV
Артикул: 22A2000

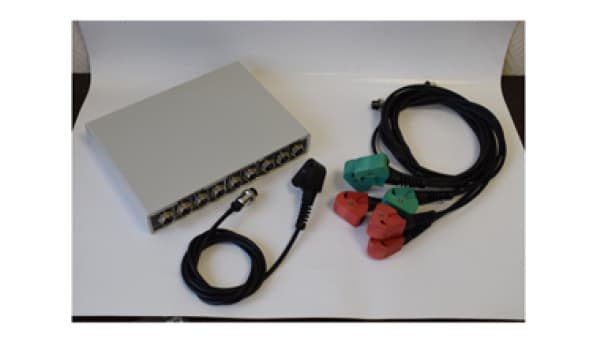

- USB Autoscope IV
- Dx датчик разрежения -0.95…+0.15 Bar
- Sync датчик синхронизации

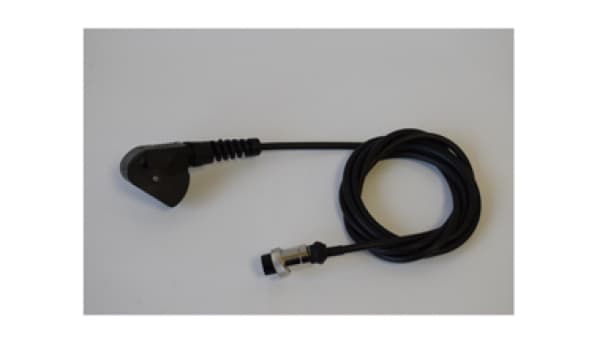

- DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания
- Cx-M универсальный накладной ёмкостной датчик
- Lx-M универсальный накладной индуктивный датчик
- Px35 датчик давления в цилиндре -0.95…+35 Bar

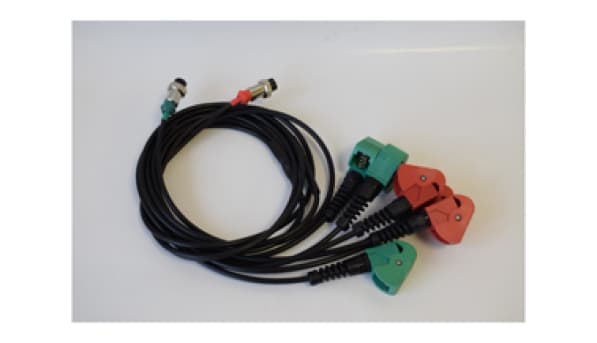

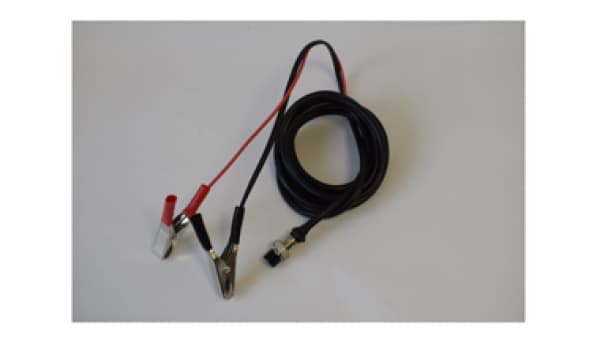

- Универсальный кабель 4 штуки

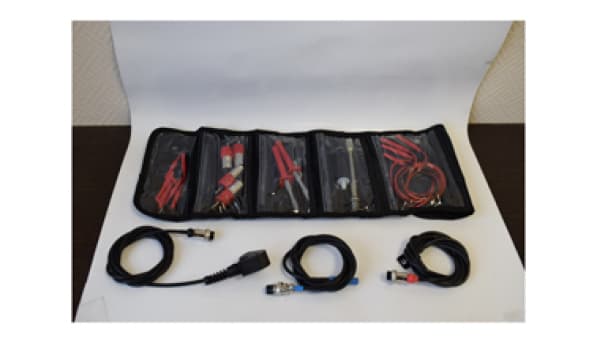

- Измерительный адаптер 4 штуки
- Подставка-держатель прибора
Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.
Основные отличия USB Autoscope IV от USB Autoscope III:
- встроенный адаптер зажигания;
- питание датчиков от прибора;
- удобная светодиодная подсветка на измерительных адаптерах;
- подставка-держатель для прибора и датчиков.
Возможности прибора
- Отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;
- Анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах «парад», «растр», «наложение»;
- Широкие возможности анализа параметров сигналов — определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала — длительности импульса, частоты, скважности и фазы сигнала;
- Поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;
- Измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);
- Отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;
- Оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;
- Автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;
- Свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов «на лету»);
- Возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;
- Сохранение полученных данных в формате JPEG или бинарного файла;
- Возможность редактирования записанных сигналов;
- Возможность распечатки текущих или сохраненных осциллограмм на принтере;
- Возможность создания пользовательских настроек для часто используемых режимов;
- Прочие.
Прибор может работать в следующих режимах:
- режим аналогового осциллографа;
- режим цифрового анализатора;
- режим диагностики системы зажигания;
- график разряжения;
- режим диагностики системы газораспределения;
- режим измерения угла опережения зажигания;
- режим измерения временных параметров сигнала;
- измерение относительного расхода топлива;
- автоматический анализ осциллограмм.
Технические характеристики
Прибор может работать в двух режимах:
- режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,
- режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.
Режим аналогового осциллографа
| Модель | Autoscope IV |
| Количество аналоговых входов | 8 |
| Количество каналов осциллографа | 1, 2, 4, 8 (по выбору) |
| Разрядность АЦП | 12 бит |
| Диапазон измеряемого напряжения | +/-6/30 В — 1-4й аналоговые входа +/-60/300 В — 5-6й аналоговые входа 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10 +/-6 В — 7-8й аналоговые входа |
| Максимальная частота оцифровки | 12,5 МГц — 1-но канальный режим 5 МГц — 2-х канальный режим 2,5 МГц — 4-х канальный режим 1,25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 1 мОм |
Режим цифрового анализатора
| Модель | Autoscope IV |
| Количество цифровых входов | 9 |
| Режимы работы | 2-х, 4-х и 8-ми канальный анализатор |
| Максимальная частота оцифровки | 100 МГц — 2-х канальный режим 50 МГц — 4-х канальный режим 25 МГц — 8-ми канальный режим |
| Режим оцифровки | непрерывный поток |
| Входное сопротивление | 10 кОм >1 МОм при напряжениях (0...5В) 510 Ом при выходе за диапазон |
Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.
Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера — из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлинителя с дополнительным питанием.
