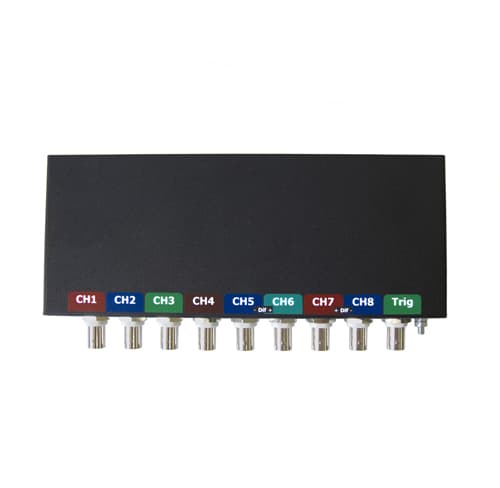

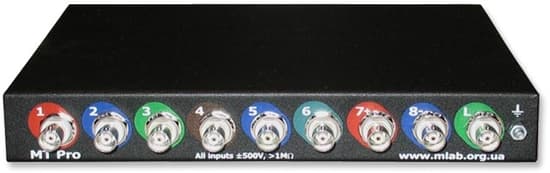

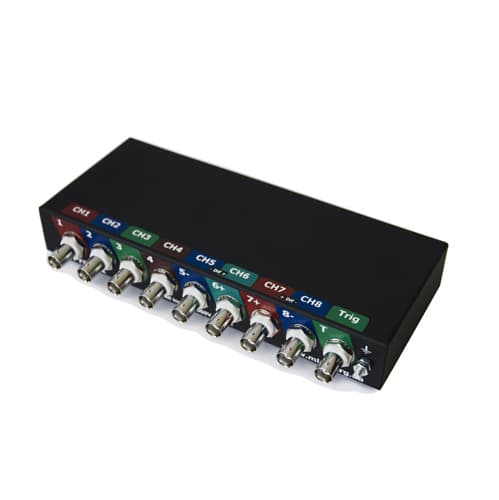

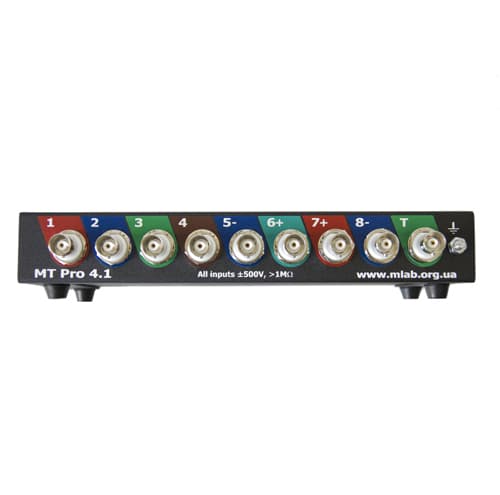

MT Pro 4.1
Артикул: 22M1000
- MT Pro 4 - 1 шт.

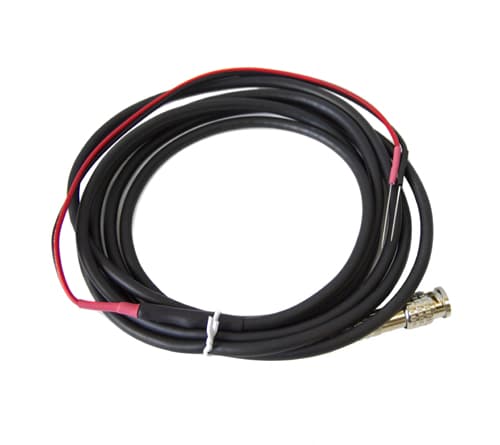

- Высоковольтный емкостной датчик (Cx) - 1 шт.

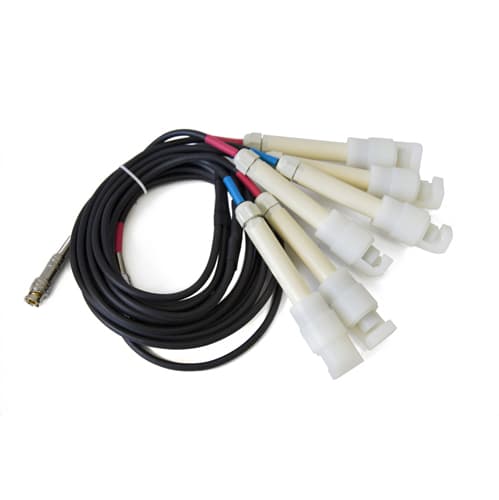

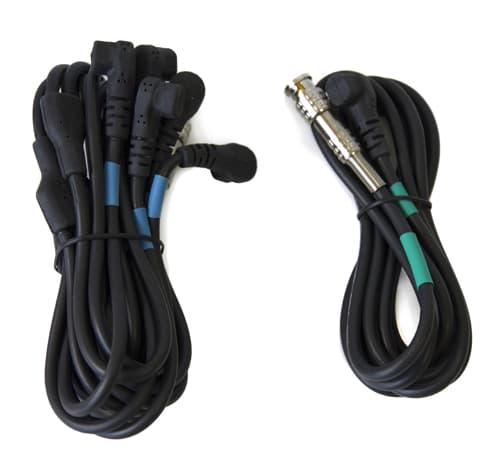

- Комплект ВВ емкостных датчиков DIS-6 - 1 шт.

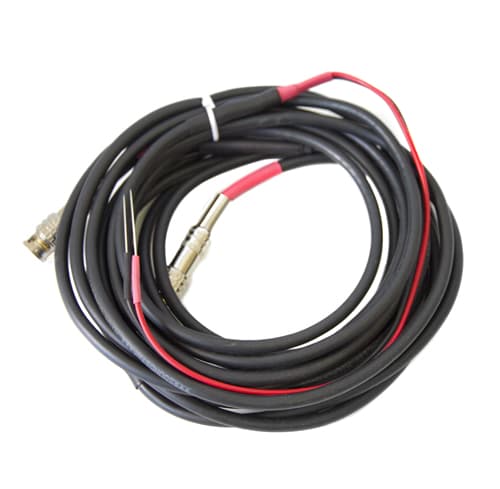

- Датчик первого цилиндра (Cx1) - 1 шт.

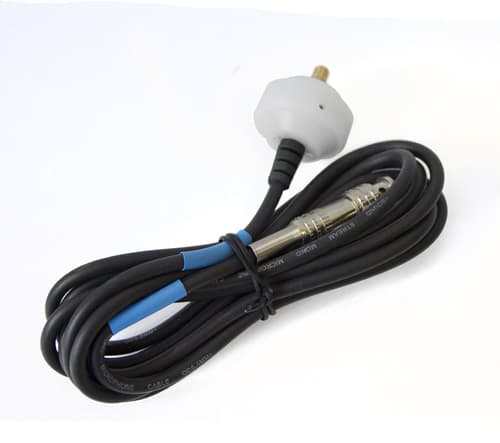

- Датчик разряжения (ДР) - 2 шт.
- Датчик давления (ДД) + 3 удл. - 1 шт.
- Щуп измерительный, оканчивающийся гибкой иглой (Щуп игла) - 3 шт.
- Щуп измерительный, оканчивающийся двумя иглами (Щуп и-и) - 1 шт.
- Щуп измерительный, оканчивающийся двумя зажимами типа "крокодил" (Щуп к-к) - 1 шт.
MT Pro - универсальный программно-аппаратный комплекс, сочетающий в себе возможности осциллографа и мотор-тестера.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
- Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
- Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)

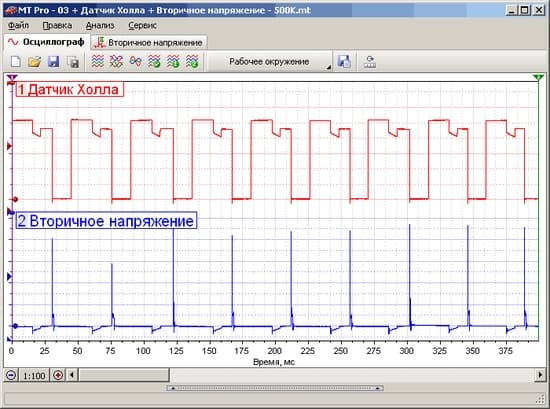

- Диагностика датчиков системы зажигания (индуктивный, холла)
- Определение углов опережения зажигания (без стробоскопа)
Система топливоподачи
- Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
- Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
- Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)
Система газораспределения
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
- Определение правильности установки ремня ГРМ
- Контроль работы клапанов
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора
Начиная с версии 3.0, прибор позволяет:
- Выдавать заданное постоянное стабилизированное напряжение (ток до 100 мА)
- Выдавать разнообразные стандартные сигналы с настраиваемыми параметрами: синусоида, пила и т.д.
- Эмулировать различные автомобильные сигналы: датчик кислорода, ДПКВ и т.д.
- Выполнять линейное преобразование входного сигнала
- ШИМ генератор с задаваемой скважностью и частотой
- ШИМ генератор с регулируемой напряжением скважностью и частотой
- ШИМ генератор с плавно нарастающей длительностью импульса
- ШИМ генератор с коррекцией скважности внешнего ШИМ
- Измерять активное сопротивление обмотки форсунки
- Отображать форму «тока открытия» и «напряжения закрытия» форсунки
Функциональные возможности
- Одновременное отображение на экране данных с 1,2, 3 ...7, 8 аналоговых каналов и 1 логического канала
- Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
- Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
- Возможность сохранения данных о полученных сигналах и поддержка отчетов
Технические характеристики
| Аналоговые каналы | |
| Количество универсальных аналоговых каналов: | 8 1...4 общего назначения (полоса 250 КГц) 5...8 общего назначения (полоса 1 МГц) |
| Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Опционально включаемый псевдодифференциальный вход: | канал 6 — канал 5, канал 8 — канал 7 |
| Канал синхронизации | |
| Количество универсальных каналов синхронизации: | 1 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
| Максимальная частота дискретизации1) | |
| В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4...6-ти канальном режиме) 500 КГц (в 7...8-ми канальном режиме) |
| Разрядность АЦП2) | |
| В режиме осциллографа и самописца: | 12 бит |
| Гальваническая развязка | |
| Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
| Сопротивление изоляции: | не ниже 1000 МОм |
| Ёмкость изоляции: | не выше 60 пФ |
| Режимы работы | |
| Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
| По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
| Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
| Прочие технические характеристики | |
| Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
| Потребляемая мощность: | не более 1.2 Вт |
| Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
| Габаритные размеры измерительного блока: | 204×83×33 мм |
| Масса измерительного блока: | не более 0.6 кг |
Примечания:
- Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать «1» если значение входного напряжения превышает заданное значение порога сравнения, и «0» если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым «экономя» аналоговый канал, используемый для подобных целей.
- Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации
- За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
- Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
- Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
- При условии доступного дискового пространства.
Основные отличия MT Pro 4.1 от MT Pro 4 1
Полностью переработан узел питания.
- Напряжение питания: +5±0.5 Вольт / 350 мА.
- Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания — сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения — ни чего не будет.
- Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
- В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
Диагностический комплекс MT Pro позволяет эффективно выявлять неисправность в следующих системах:
Система зажигания
- Определение состояния свечей и свечных проводов (нагары, обрывы, пробои)
- Определение режимов работы и неисправностей катушки зажигания (межвитковые замыкания, контроль правильности подключения, пробои)
- Диагностика датчиков системы зажигания (индуктивный, холла)
- Определение углов опережения зажигания (без стробоскопа)
Система топливоподачи
- Электрическая проверка топливных форсунок (межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.)
- Проверка работы датчиков температуры, положения дроссельной заслонки, датчика кислорода, датчика массового расхода воздуха и т. д.
- Проверка работы исполнительных механизмов (регулятора холостого хода и т.д.)
Система газораспределения
- Оценка относительной компрессии по цилиндрам в режиме стартерной прокрутки
- Измерение компрессии в динамике (на работающем двигателе) и в режиме прокрутки
- Определение правильности установки ремня ГРМ
- Контроль работы клапанов
Система питания и зарядки
- Проверка работы генератора и системы зарядки аккумулятора
Начиная с версии 3.0, прибор позволяет:
- Выдавать заданное постоянное стабилизированное напряжение (ток до 100 мА)
- Выдавать разнообразные стандартные сигналы с настраиваемыми параметрами: синусоида, пила и т.д.
- Эмулировать различные автомобильные сигналы: датчик кислорода, ДПКВ и т.д.
- Выполнять линейное преобразование входного сигнала
- ШИМ генератор с задаваемой скважностью и частотой
- ШИМ генератор с регулируемой напряжением скважностью и частотой
- ШИМ генератор с плавно нарастающей длительностью импульса
- ШИМ генератор с коррекцией скважности внешнего ШИМ
- Измерять активное сопротивление обмотки форсунки
- Отображать форму “тока открытия” и “напряжения закрытия” форсунки
Функциональные возможности
- Одновременное отображение на экране данных с 1,2, 3 …7, 8 аналоговых каналов и 1 логического канала
- Возможность синхронизации от сигналов практически всех электрических цепей автомобиля
- Продолжительное время регистрации сигнала (ограниченно доступным дисковым пространством)
- Возможность сохранения данных о полученных сигналах и поддержка отчетов
Технические характеристики
| Аналоговые каналы | |
| Количество универсальных аналоговых каналов: | 8 1…4 общего назначения (полоса 250 КГц) 5…8 общего назначения (полоса 1 МГц) |
| Количество одновременно включенных каналов: | 1, 2, 3, 4, 5, 6, 7, 8 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и 8 |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Опционально включаемый псевдодифференциальный вход: | канал 6 - канал 5, канал 8 - канал 7 |
| Канал синхронизации | |
| Количество универсальных каналов синхронизации: | 1 |
| Количество аппаратных поддиапазонов канала: | 12 |
| Аппаратные поддиапазоны канала: | ±0.1, ±0.2, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
| Входное активное сопротивление канала: | не менее 1 МОм |
| Режимы работы: | низкочастотный аналоговый канал детектор отрицательных импульсов детектор положительных импульсов |
| Максимальная частота дискретизации1) | |
| В режиме осциллографа и самописца: | 6 МГц (в 1-но канальном режиме) 3 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме) 500 КГц (в 7…8-ми канальном режиме) |
| Разрядность АЦП2) | |
| В режиме осциллографа и самописца: | 12 бит |
| Гальваническая развязка | |
| Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
| Сопротивление изоляции: | не ниже 1000 МОм |
| Ёмкость изоляции: | не выше 60 пФ |
| Режимы работы | |
| Осциллограф (функционально подобен обычному аналоговому осциллографу) | |
| По кадровый (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа) | |
| Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа) | |
| Прочие технические характеристики | |
| Напряжение питания3): | 5-25 Вольт (подробнее о внешнем блоке питания...) |
| Потребляемая мощность: | не более 1.2 Вт |
| Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 10-20 м) |
| Габаритные размеры измерительного блока: | 204 x 83 x 33 мм |
| Масса измерительного блока: | не более 0.6 кг |
Примечания:
- Логический канал функционально подобен аналоговому каналу, за исключением того, что входной сигнал поступает не на АЦП, а на компаратор с настраиваемым из оболочки порогом сравнения. Выход логического канала будет соответствовать “1” если значение входного напряжения превышает заданное значение порога сравнения, и “0” если не превышает. Что позволяет использовать логический канал (без уменьшения частоты дискретизации) в целях синхронизации и разметки, тем самым “экономя” аналоговый канал, используемый для подобных целей.
- Максимальная частота дискретизации пропорционально зависит только от количества включенных аналоговых каналов, количество включенных логических каналов не влияет на максимальную частоту дискретизации
- За счет использования 8-ми поддиапазонов общая точность измерения возрастает в 8 раз.
- Глубина памяти уменьшается пропорционально количеству включенных аналоговых каналов.
- Глубина памяти в режиме самописца ограниченна доступным дисковым пространством и максимальным размером файла 4 ГБайта
- При условии доступного дискового пространства.
Основные отличия MT Pro 4.1 от MT Pro 4 1
Полностью переработан узел питания.
- Напряжение питания: +5±0.5 Вольт / 350 мА.
- Добавлены защиты от: переплюсовки, перенапряжения, пульсаций питающего напряжения, при длительном превышении допустимого значения напряжения питания - сгорит защитный резистор-предохранитель, при кратковременном скачке питающего напряжения - ни чего не будет.
- Реализована гальваническая развязка по питанию, т.е. источник питания, например USB порт ПК, будет гальванически развязан от измерительных цепей прибора.
- В поставляемом в комплекте патч-корде встроена линия питания прибора от USB порта ПК, т.е. обмен данных (высокая помехоустойчивость Ethernet) и питание (гальваническая развязка) идут по одному кабелю.
Переработан LAN порт прибора для нормальной работы со старыми ПК через Straight-through (прямо проходящий) патч-корд. Сетевые карты, например на чипсете Realtek RTL8139, не поддерживает Auto-MDI/MDI-X (автоматический выбор режима работы по прямой либо перекрестной обжимке витой пары) из-за чего приходилось искать Cross-over (нуль хабный) патч-корд, который не очень часто можно встретить в продаже.
Для диагностики электронных и электрических систем автомобиля
Для диагностики классических систем зажигания с механическим распределителем или общим центральным ВВ проводом
Для синхронизации по первому цилиндру и разметки парада цилиндров
Для диагностики двухполярных систем зажигания (DIS) 2-х и 4-х цилиндровых двигателей
Для диагностики двухполярных систем зажигания (DIS) 2-х, 4-х и 6-ти цилиндровых двигателей

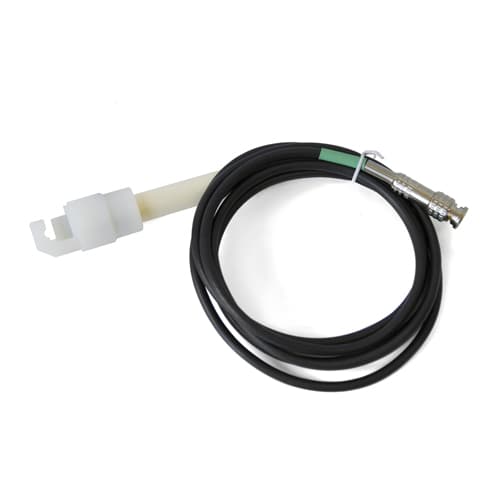

Для синхронизации по первому цилиндру в индивидуальных системах зажигания
Для диагностики индивидуальной системы зажигания 4-х цилиндровых двигателей
Для диагностики индивидуальной системы зажигания 6-ти цилиндровых двигателей
Для контроля фаз ГРМ, диагностики поршневой группы, проверки равномерность работы цилиндров, поиска пропусков
Для контроля состояние форсунок в бензиновых и дизельных двигателях, топливной аппаратуры высокого давления, определения момента и длительность впрыска, а так же может использоваться в качестве датчика для стробоскопа дизельного двигателя
Для измерения компрессии в цилиндрах, угла опережения зажигания, контроля фаз ГРМ
Используется в случаях, когда датчик давления невозможно непосредственно вкрутить в свечное отверстие
Для проведения теста эффективность работы цилиндров в случаях, когда на двигателе отсутствует штатный датчик положения коленвала либо доступ к нему сильно затруднен
Универсальный измерительный щуп, оканчивающийся гибкой иглой (красный, синий, зеленый)
Универсальный измерительный щуп, оканчивающийся двумя иглами (красный)
Универсальный измерительный щуп, оканчивающийся двумя зажимами типа "крокодил" (синий)
Измерительный щуп для диагностики форсунок и катушек зажигания (до 4х одновременно) (красный)
Измерительный щуп для диагностики форсунок и катушек зажигания (до 6ти одновременно) (красный)
Патч-корд (FTP 5м) со встроенной линией питания прибора от USB порта ПК с гальванической развязкой для MT Pro 4.0
Для измерения компрессии в цилиндрах, угла опережения зажигания, контроля фаз ГРМ (в комлекте с удлинителями)
