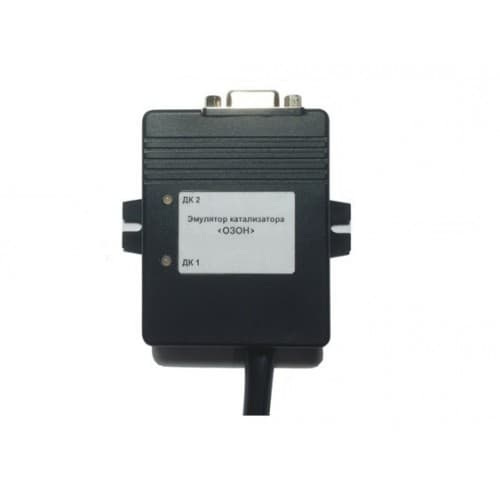

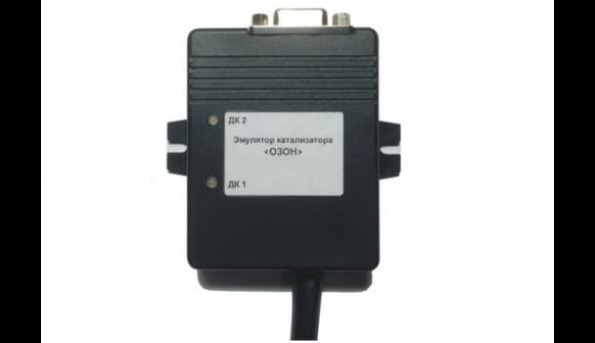

Эмулятор ДК ОЗОН

Эмулятор дополнительных датчиков кислорода (далее прибор), предназначен для эмуляции сигналов, “после катализаторных” датчиков кислорода (ДК). Эмулятор обеспечивает полную замену сигнала штатных задних ДК, отвечающих за контроль работы каталитических нейтрализаторов, в случае диагностики датчиков кислорода, системы выпуска отработавших газов. Прибор обеспечивает эмуляцию работы дополнительных ДК, анализируя сигналы основных (первых, B1S1 и B2S1) диоксид циркониевых, 1-вольтовых ДК, а также широкополосных LAF сенсоров (5-ти контактные датчики обедненной смеси). Для каждого типа датчиков предусмотрен соответствующий режим работы прибора - OSG и LAF. Прибор в режиме OSG и LAF эмулирует сигналы 1-вольтовых датчиков на основе диоксида циркония (электрохимические), которые всегда (от EURO-3 и выше) устанавливаются после каталитического нейтрализатора.

Параметры прибора

1 Напряжение питания                                                                                                                            10-15 В

2 Ток потребления                                                                                                                        не более 0,05 А

3 Входное сопротивление                                                                                                                              1 мОм

4 Выходное сопротивление                                                                                                                        10 кОм

5 Амплитуда входного сигнала                                                                                                                  0 - 5,0 В

6 Минимальная амплитуда выходного сигнала «бедная смесь» для OSG, LAF                                               0,05 В

7 Максимальная амплитуда выходного сигнала «богатая смесь» для OSG, LAF                                              0,95 В

8 Температурный диапазон работы                                                                                              от -25 до +85°C

9 Габариты прибора                                                                                                                            73×77×21 мм

10 Масса прибора                                                                                                                                        100 г.
