BSL Box V9.5

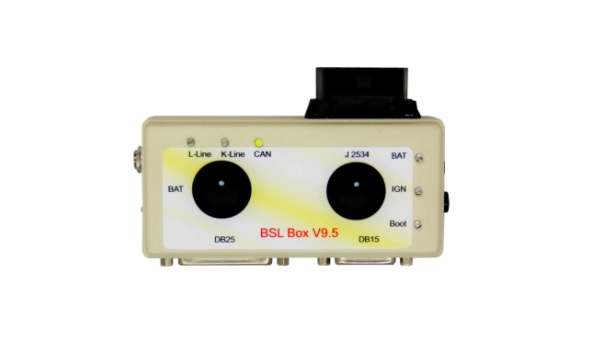

Адаптер BSL Box V9.5 предназначен для совместной работы с загрузчиками PCMflash (53 и 71 модуль), BitBox, MDFLASHER.


Подключение:

— К адаптеру BSL Box V9.5 устройство J2534 Сканматик 2, Tactrix Openport 2.0 (разъём J2534).
— Для подключения питания используется разъём 5.5*2.1 12V/3A, установлена защита от переполюсовки питания и перегрузки по току.
— Подключение к блоку управления осуществляется через один из разъёмов DB15 или DB25 с помощью универсального или специализированного кабеля, также возможно одновременное подключение 2 универсальных или специализированных кабелей.

Адаптер BSL Box V9.5 позволяет ручное управление питанием 30 и 15 клемм.

Переключатели на правой боковой стороне:

— верхний включает режим автоматического управления питанием (L–Line);
— нижний включает Boot pin (ручное управление, автоматическое включено по умолчанию (12 pin OBD2).

Светодиодные индикаторы показывают наличие напряжения питания кл.15 и кл.30, а также включение Boot pin.
Адаптер BSL Box V9.5 отображает состояние сигнальных линий K-Line, L–Line и CAN соответствующими светодиодными индикаторами, что очень удобно в работе.
Установлен терминальный резистор 120 Ом на CAN.

Распиновка разъёмов для подключения ЭБУ DB25:

1. K-Line
2. GPT1(Сканматик 2/PCMflash)
4. GPT2(Сканматик 2/PCMflash)
5. +12 после ЗЖ (K15)
17. +12V (K30)
19. CAN-L 14 pin OBD2
20. CAN-H 6 pin OBD2
22. GND

DB15:

1. Boot 1 (1kOm)
2. VPP
3. GPT2(Сканматик 2/PCMflash)
4. CNF (1kOm)
5. +12 (K30)
7. CAN-H
9. +12V после ЗЖ (K15)
10. Boot 2 (1kOm)
11. GND
12. GPT1(Сканматик 2/PCMflash)
14. K-Line
15. CAN-L
