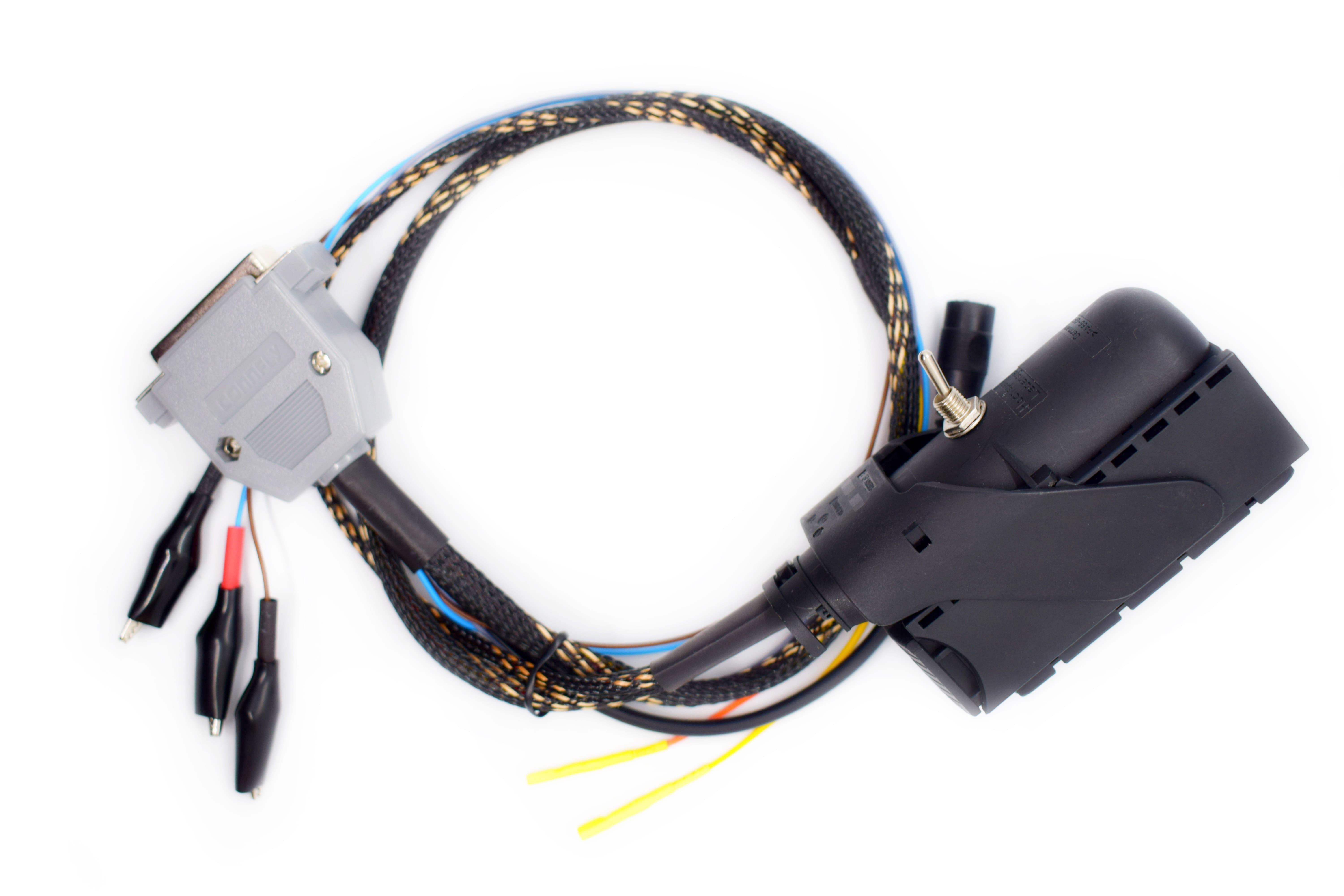

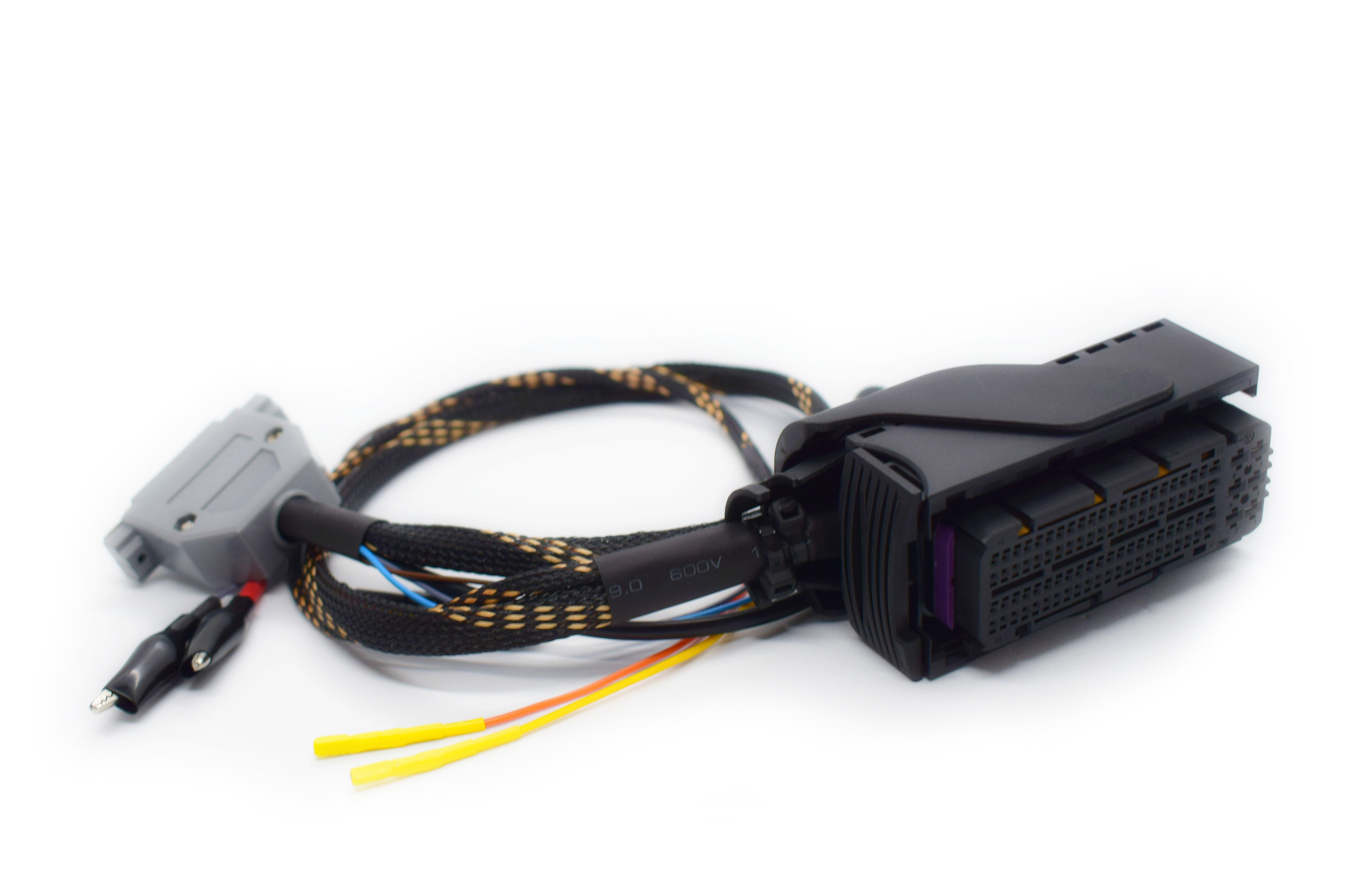

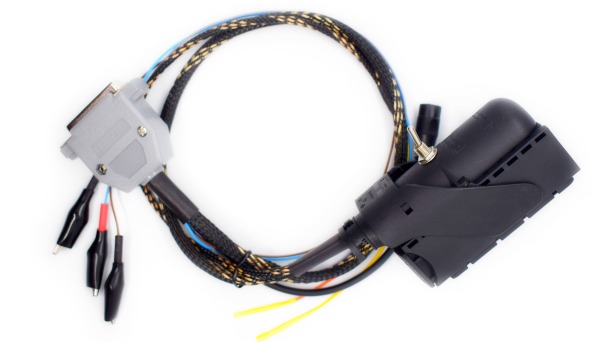

Кабель VAG MEDC17 / Сканматик 2 (для 71 + 53 модуля PCMFlash)
Артикул: 11P1/13
Кабель предназначен для программирования ЭБУ EDC17 и MED17 VAG (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 + 53(со вскрытием ЭБУ) модулем PCMFlash. Кабель подключается к разъёму DB25 Сканматика. Управление питанием и бут-пинами осуществляется в автоматическом режиме.
Выключатель на корпусе разъёма коммутирует 92 контакт ЭБУ на плюс питания (использовать при необходимости).
Желтый и оранжевый провод это синальные провода GPT (подключаются согласно распиновке ЭБУ).
Питание на кабель подаётся через разъём 5,5*2.1 мм.
Общие рекомендации по пользованию специализированными кабелями (с разъёмами для подключения к ЭБУ):
— находим распиновку интересуещего нас блока управления;
— сравниваем распиновку кабеля с распиновкой из документации на загрузчик;
— если распиновка совпадает, используем кабель для подключения к ЭБУ;
— если распиновка не совпадает, используем для подключения универсальный кабель.
