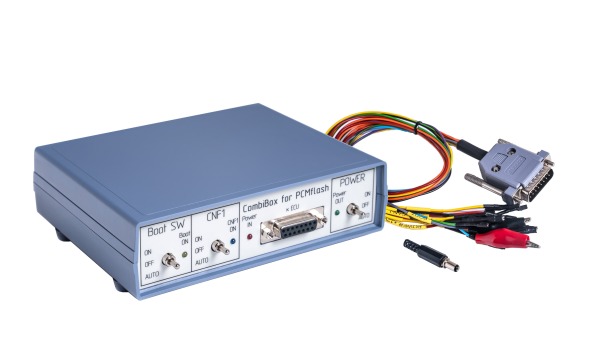

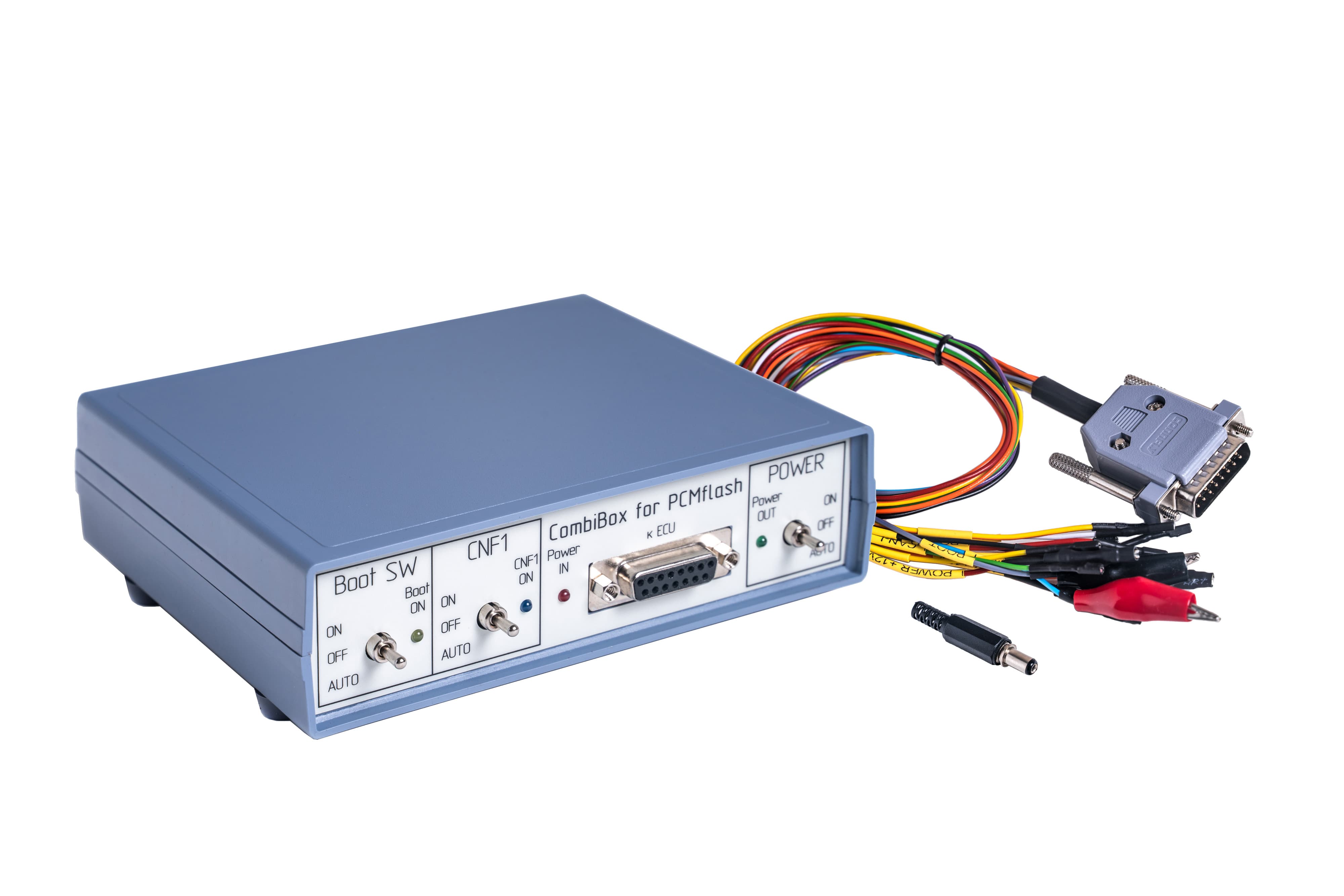

CombiBox для PCMflash
Артикул: 13C7000- Адаптер
- Универсальный кабель
CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2, необходимые для работы с модулями 53 и 71, а также с перспективными модулями.
Питание
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.
Подключение

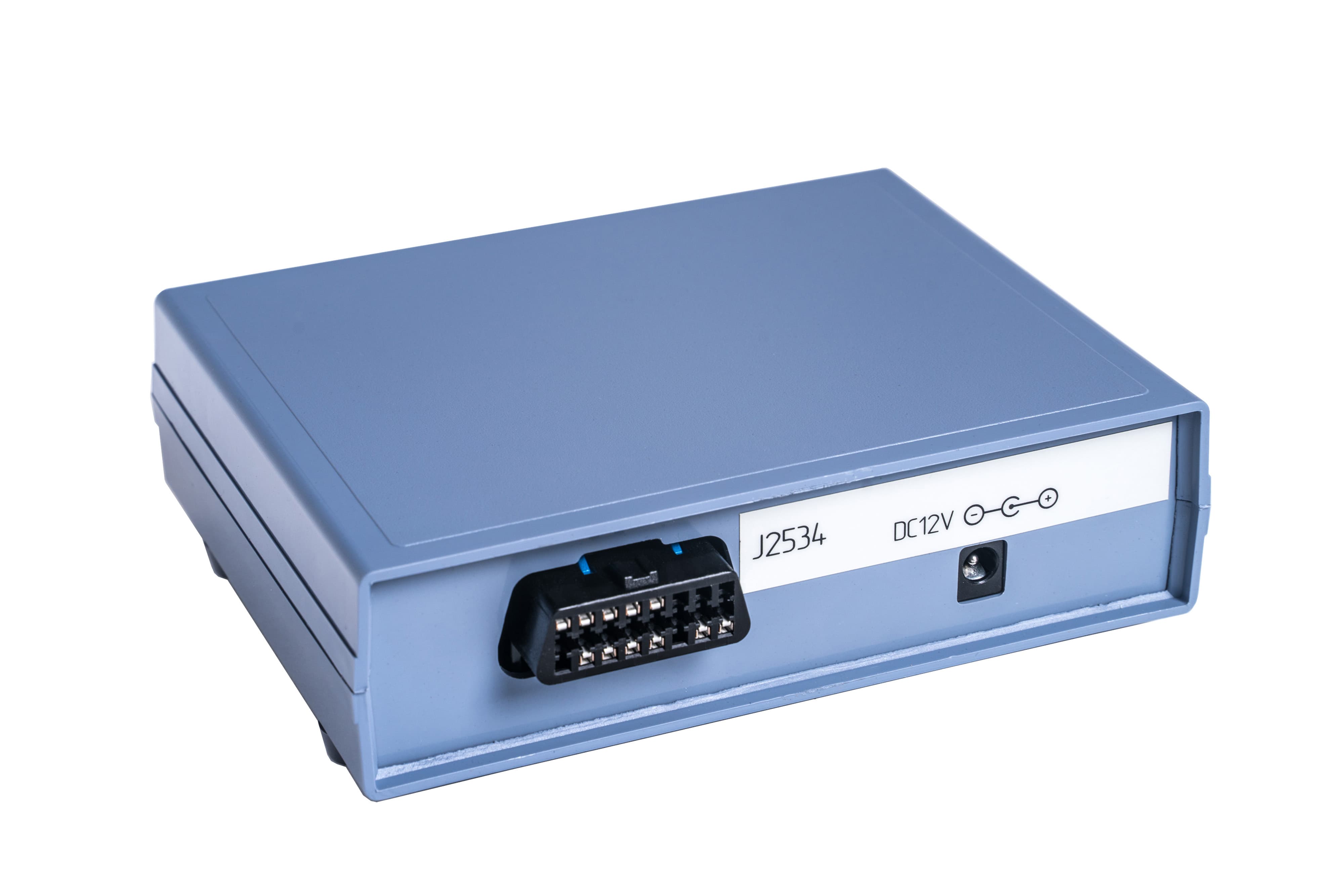

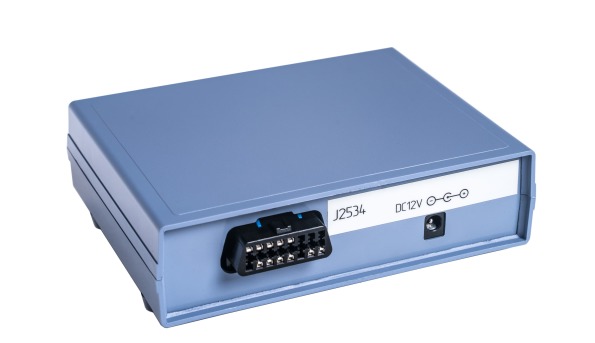

На задней панели CombiBox расположены 2 разъема:
1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:
- 1 — GPT1;
- 2 — GPT2;
- 4 — GND;
- 5 — GND;
- 6 — CAN-H;
- 7 — K-LINE;
- 14 — CAN-L;
- 15 — L–LINE;
- 16 — +12V.
2. DC IN 5A Max Jack — разъем предназначен для подключения питания.

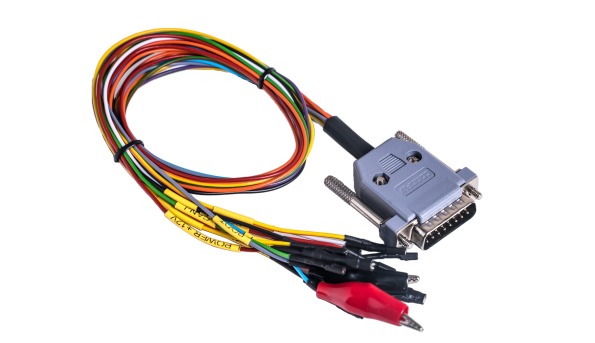

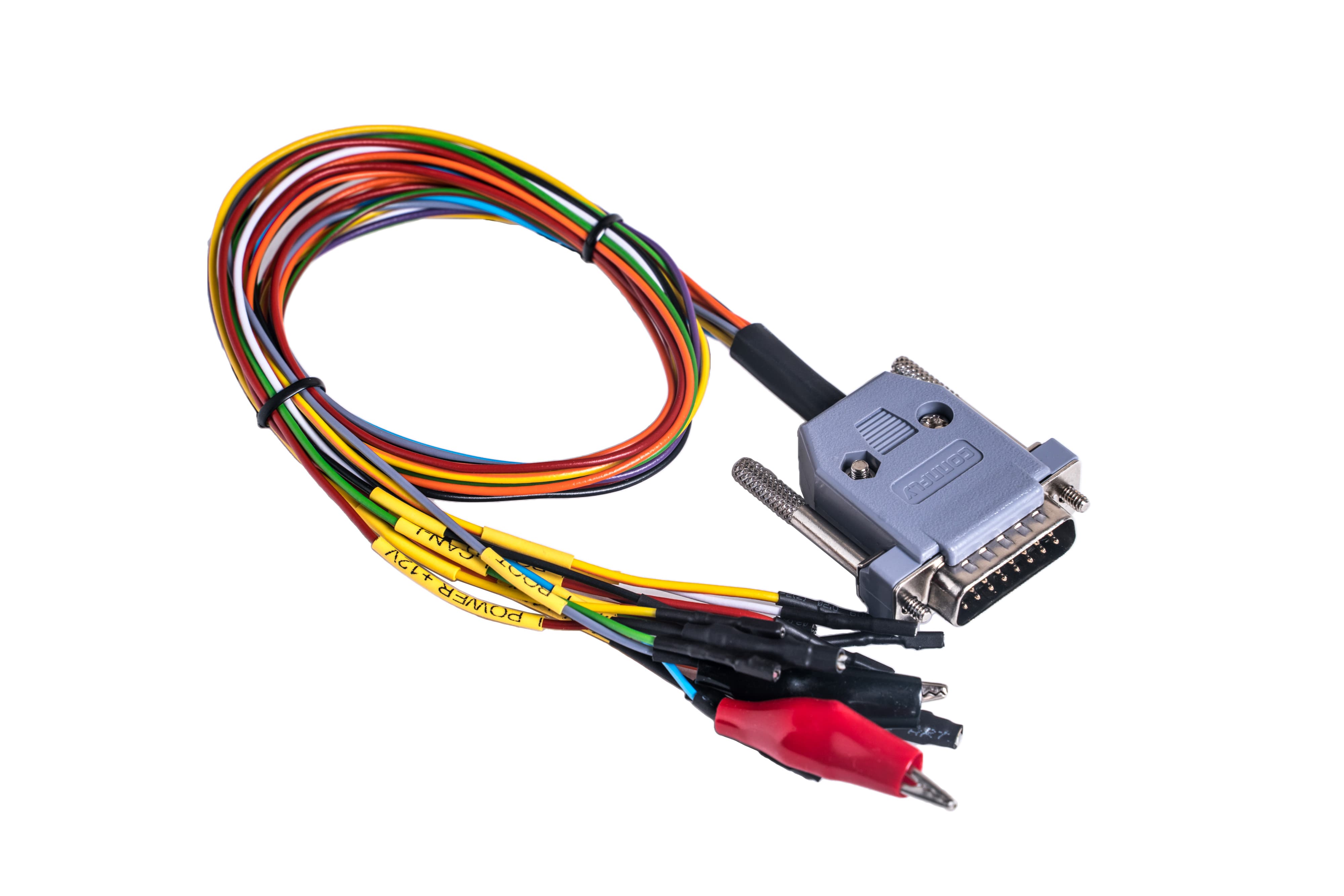

На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:
- 2 — Фиолетовый, VPP;
- 3 — Зелено-коричневый, GPT2;
- 4 — Голубой, CNF1;
- 5 — Красный, VECU +12V;
- 7 — Белый, CAN-H;
- 9 — Оранжевый, VKEY +12V;
- 10 — Серый, BOOT;
- 11 — Черный, GND;
- 12 — Желто-оранжевый, GPT1;
- 14 — Желтый, K-Line;
- 15 — Зеленый, CAN-L.

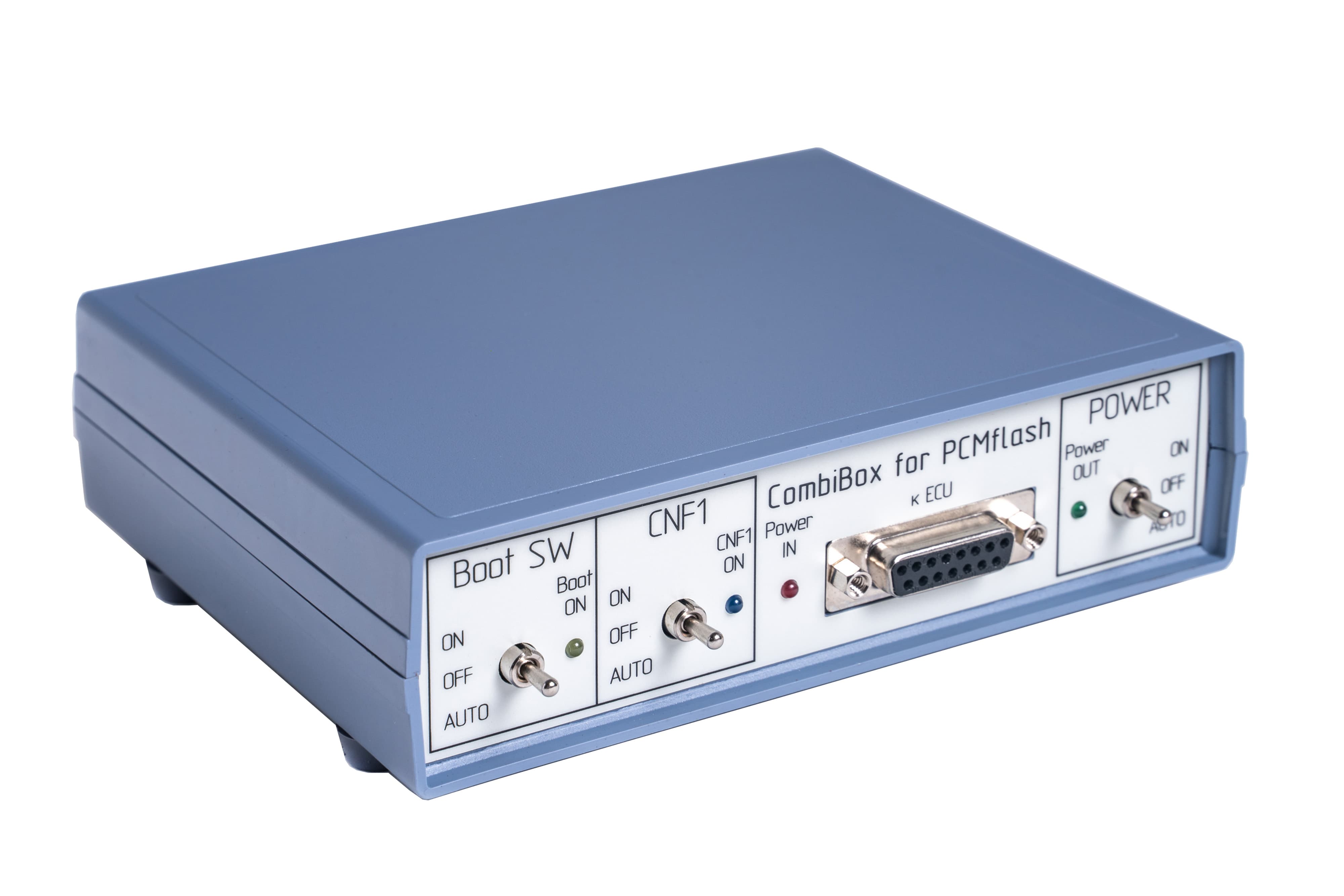

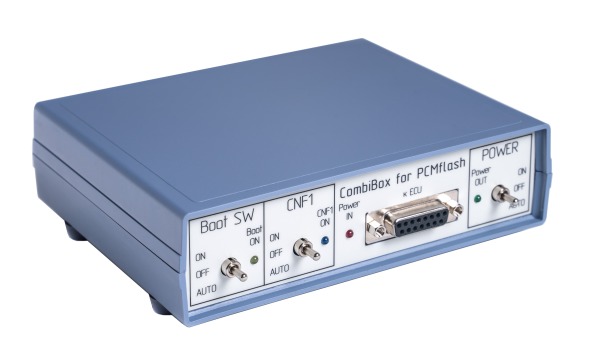

Органы управления
Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
- «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.
- «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
- «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.
Переключатель «Boot SW», управление сигналом BOOT:
- «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
- «ON» включено, подтягивает BOOT к сигнальному минусу;
- «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
- «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
- «ON» включено, подтягивает CNF1 к +3.3 вольтам;
- «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
- «BOOT» — 1000 Ом;
- «CNF1» — 510 Ом;
- «CAN» — 120 Ом.
Индикаторы:
- Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;
- Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;
- Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;
- Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.
