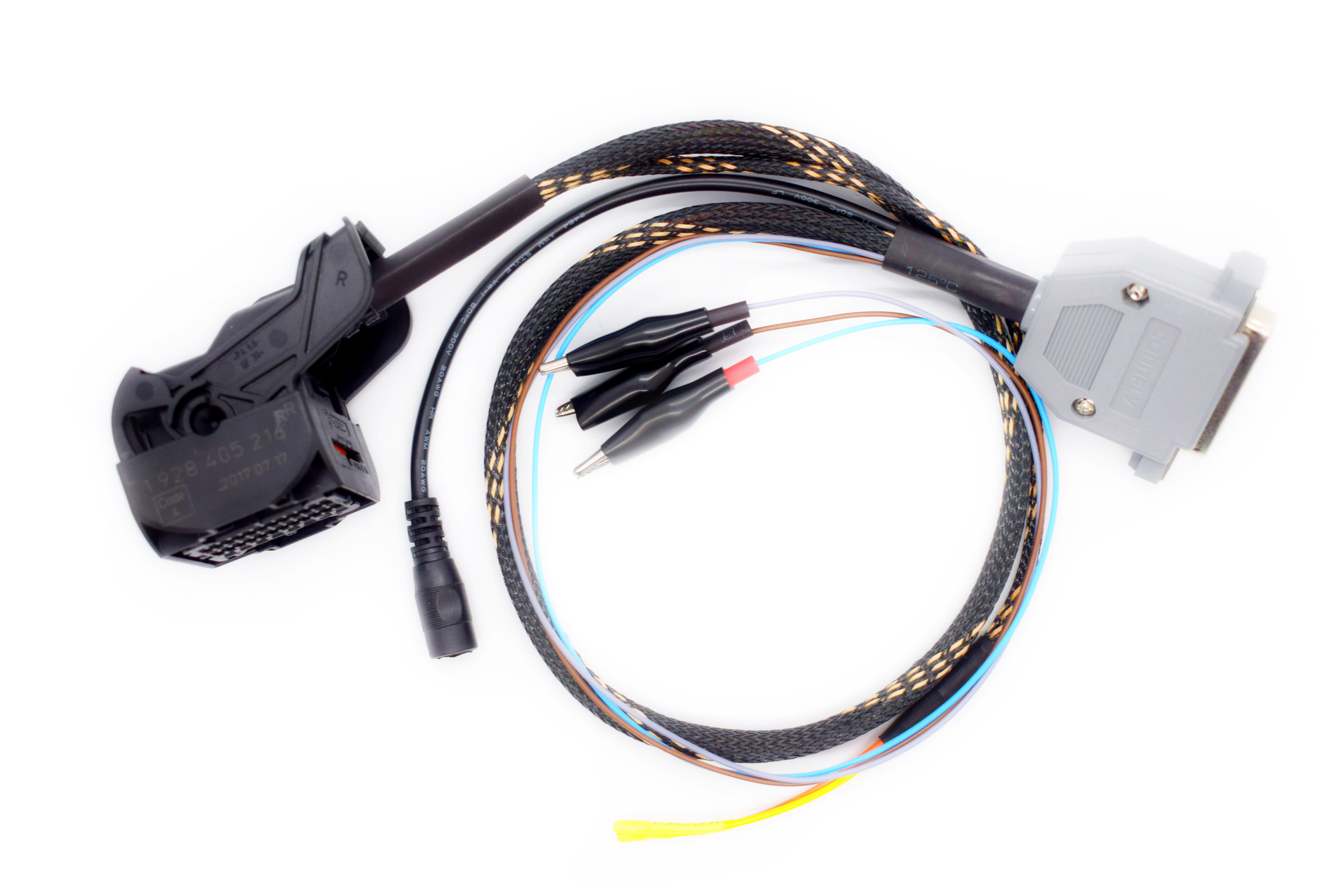

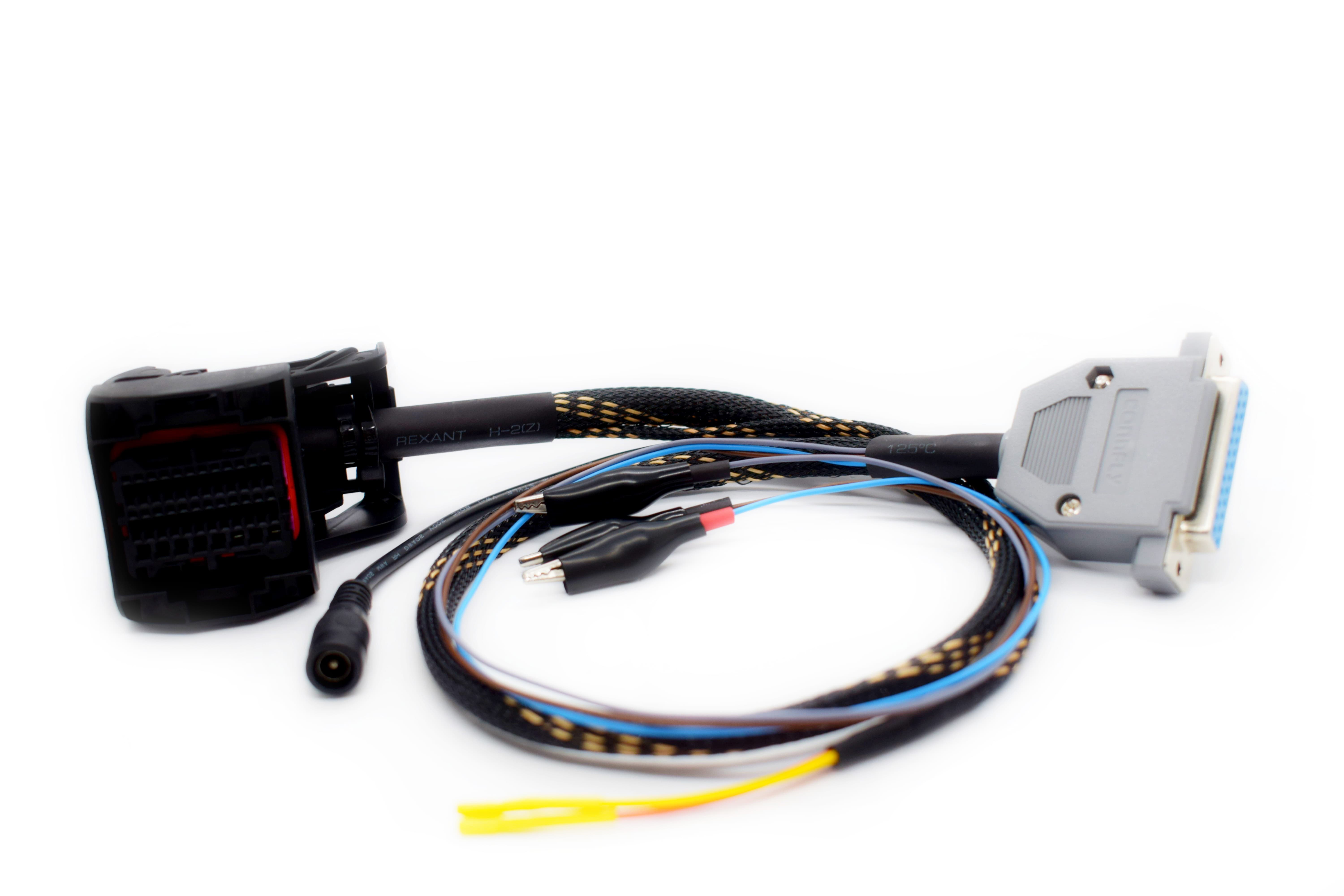

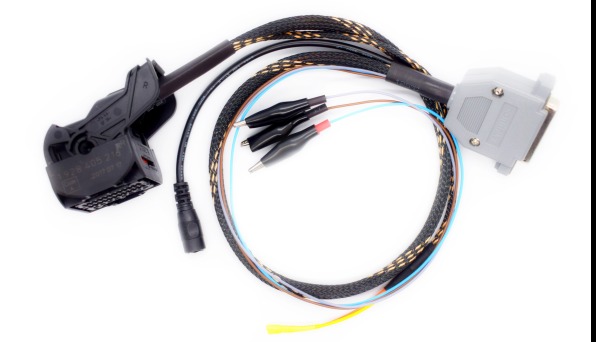

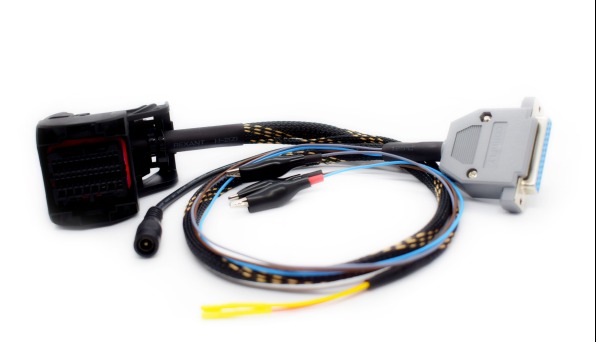

Кабель МЕ17.9.71 / Сканматик 2 (для 71 + 53 модуля PCMFlash)
Артикул: 11P1/11
Кабель предназначен для программирования ЭБУ VAZ, UAZ МЕ17.9.71 (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 + 53(со вскрытием ЭБУ) модулем PCMFlash. Кабель подключается к разъёму DB25 Сканматика. Управление питанием и бут-пинами осуществляется в автоматическом режиме.
Желтый и оранжевый провод это синальные провода GPT(подключаются согласно распиновке ЭБУ). Питание на кабель подаётся через разъём 5,5*2.1 мм.
Общие рекомендации по пользованию специализированными кабелями(с разъёмами для подключения к ЭБУ):
— находим распиновку интересуещего нас блока управления; — сравниваем распиновку кабеля с распиновкой из документации на загрузчик;
— если распиновка совпадает, используем кабель для подключения к ЭБУ;
— если распиновка не совпадает используем для подключения универсальный кабель.
