Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2

Артикул: 11P1/01
Производитель
Загрузки
Базовая комплектация
Адаптер для Scanmatik 2/2PRO и PCM Flash, ver. 2 — 164
 + Добавить
Статус: Есть в наличии

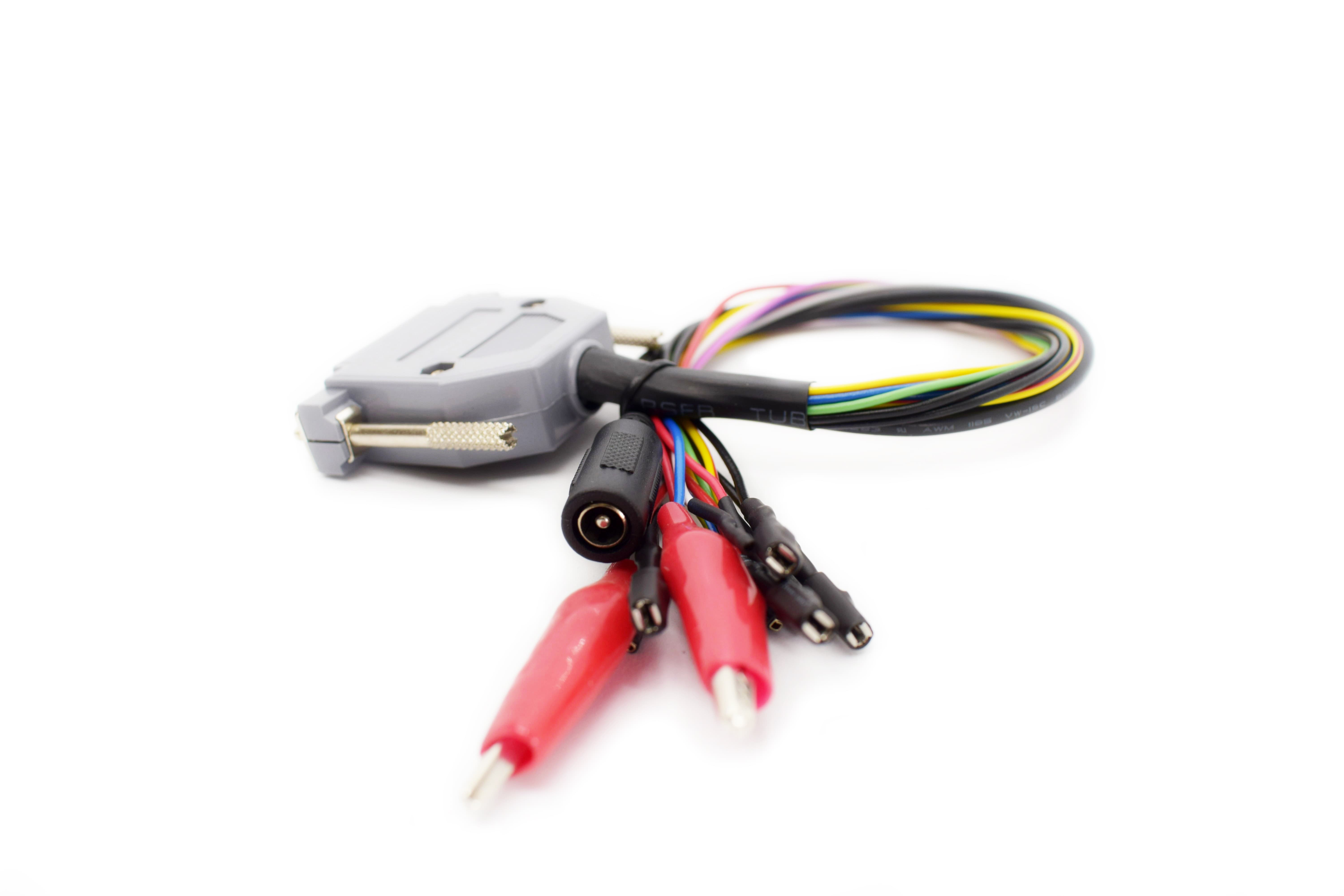

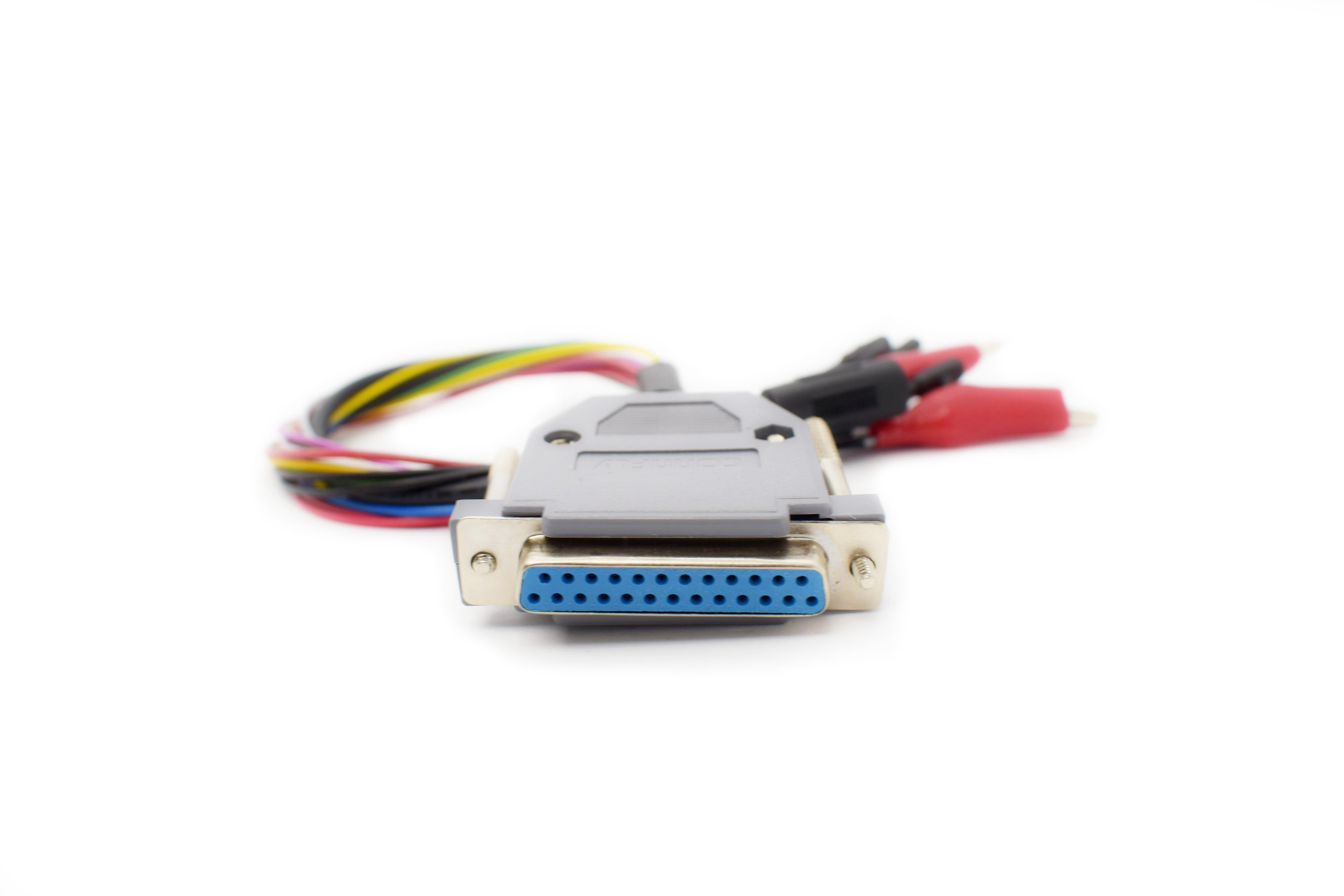

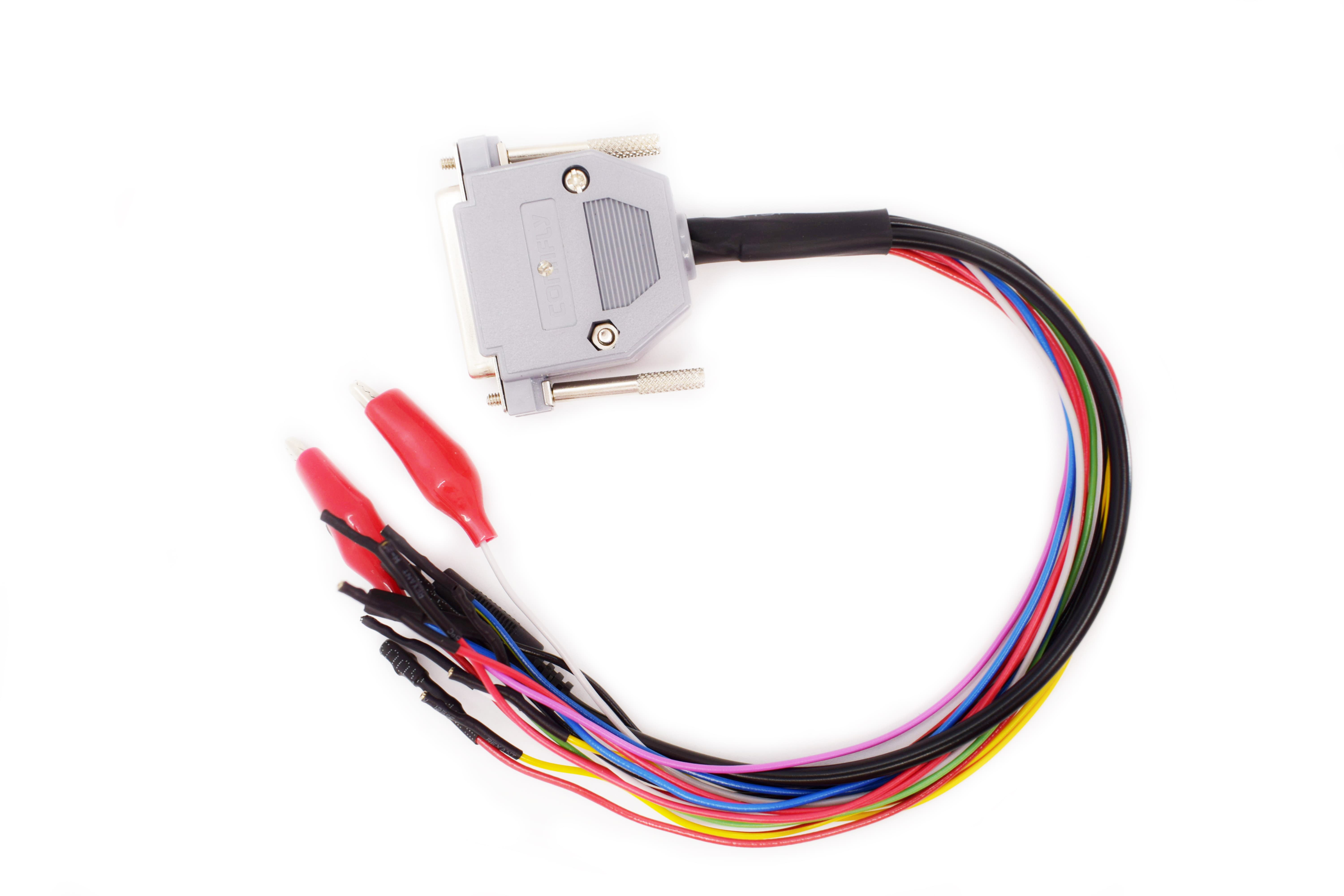

Адаптер (кабель boot/bench) для работы с модулями 53 и 71 загрузчика PCMFlash через Scanmatik 2 и Scanmatik 2 PRO с защитой от короткого замыкания. Автоматическое управление сигналами питания, boot и CNF1. Ключ USB в комплект не входит.

Распиновка:

  • Красный +12в;
  • Черный GND;
  • Белый CAN H;
  • Зеленый CAN L;
  • Желтый K-Line;
  • Сине-желтый GPT1;
  • Желто-красный GPT2;
  • Фиолетовый Vpp;
  • Синий CNF1 510 Ом;
  • Серый boot 1кОм;

Питание внешнее 12в (5 А мах) Jack.

Правильная распайка проводов к плате адаптера



Дополнительные возможности


В адаптере предусмотрена возможность самостоятельно добавить ручное управление питанием ЭБУ, для этого необходимо добавить выключатель, см. фото. Ручное управление имеет приоритет перед автоматическим.
